RRPP настройка



RRPP - Rapid Ring Protection Protocol
Протокол используемый на сетевом оборудовании компаний Huawei и H3C. Это протокол, как и семейство протоколов STP, используется для организации отказоустойчивых топологий в сетях Ethernet. Но в отличии от STP, RRPP можно использовать только  в сетях с кольцевой топологией и RRPP но, при использовании RRPP заявленное производителем гарантированное время сходимости сети составляет от 50мс до 200мс в зависимости от топологии сети.

Не вдаваясь в подробности протокола, настройка RRPP в простейшем виде на коммутаторах Huawei Quidwai S3328TP-EI.
Для для организации отказоустойчивой топологии посредством RRPP  все устройства должны быть объединены в кольцо и поддерживать RRPP.

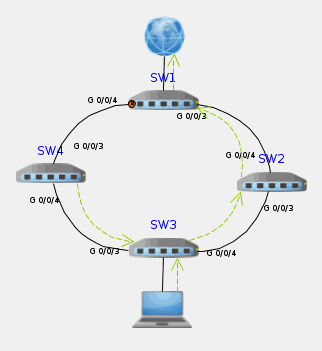

Имеется сеть изображенная на рисунке
Сначала необходимо на всех свитчах создать Vlan'ы  в которых будет ходить пользовательский трафик.
			[SW1]vlan batch 10 to 100
затем перевести порты, которыми соединяются свитчи , в режим trunk и разрешить прохождение пользовательских   Vlan'ов, и отключить STP на порту. Ибо на одном порту RRPP и протоколы семейства STP работать не могут.

			[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 to 100
[SW1-GigabitEthernet0/0/3]stp disable

[SW1]interface GigabitEthernet 0/0/4
[SW1-GigabitEthernet0/0/4]port link-type trunk
[SW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 10 to 100
[SW1-GigabitEthernet0/0/4]stp disable
Далее RRPP необходимо объяснить какие Vlan'ы он должен защищать и по какому кольцу их какие Vlan'ы пускать. Эту информацию RRPP может черпать только из описания экземпляров MSTP. Посему нужно сперва описать экземпляр(ы) MSTP в данном случае достаточно одного.

			[SW1]stp region-configuration
[SW1-mst-region]instance 1 vlan 5 to 6 10 to 100
[SW1-mst-region]active region-configuration

при этом в данном в данном примере Vlan'ы 5 и 6, служебные Vlan'ы RRPP, явно они не задаются, но объявлять их при описании экземпляров MSTP необходимо.
Затем необходимо создать и описать RRPP домен
			[SW1]rrpp domain 1
[SW1-rrpp-domain-region1]control-vlan 5
[SW1-rrpp-domain-region1]protected-vlan reference-instance 1

Следует обратить внимание, control-vlan <N> описывает служебные  Vlan'ы RRPP для данного домена RRPP, причем в качестве служебных используются два последовательных  Vlan. Команда  control-vlan <N> создаст  Vlan N  и N+1, в данном примере Vlan'ы 5 и 6.
Все описанные выше настройки одинаковы для всех четырех свитчей из приведенного примера, соответственно вышеописанные шаги нужно повторить на остальных трех устройствах.
В общем случае в каждом кольце RRPP  назначается один и только один мастер, остальные устройства являются транзитными.
В данном примере мастером является SW1 (верхний на картинке).
			[SW1]rrpp domain 1
[SW1-rrpp-domain-region1] ring 1 node-mode master primary-port GigabitEthernet0/0/3
 secondary-port GigabitEthernet0/0/4 level 0
[SW1-rrpp-domain-region1] ring 1 enable

Через primary-port будет ходить пользовательский трафик, в то время как secondary-port будет заблокирован для  пользовательского трафика. level 0 - обозначает главное кольцо(в общем случае их может быть несколько).

Остальные устройства(SW2,SW3,SW4) назначаются транзитными.
			[SW2]rrpp domain 1
[SW2-rrpp-domain-region1]ring 1 node-mode transit primary-port GigabitEthernet0/0/3
 secondary-port GigabitEthernet0/0/4 level 0
[SW2-rrpp-domain-region1]ring 1 enable

Наконец необходимо глобально включить RRPP на всех устройствах.
			[SW1]rrpp enable

После можно провериьть статус кольца

			[SW1]display rrpp verbose domain 1
Domain Index   : 1
Control VLAN   : major 5    sub 6
Protected VLAN : Reference Instance 1
Hello Timer    : 1 sec(default is 1 sec)  Fail Timer : 6 sec(default is 6 sec)

RRPP Ring      : 1
Ring Level     : 0
Node Mode      : Master
Ring State     : Complete
Is Enabled     : Enable                             Is Active: Yes
Primary port   : GigabitEthernet0/0/3               Port status: UP
Secondary port : GigabitEthernet0/0/4               Port status: BLOCKED
